直流屏
分類: 電力產品  發布時間: 2017-06-03 22:27
直流屏電力操作電源系統由交流配電部分、整流部分、直流饋電部分、監控部分組成 山西禹盛泰機電工程有限公司 電話:0351-2592357 13903439538

直流屏
價格 : ¥0.00
運費 : ¥0.00
數量 :

工作原理

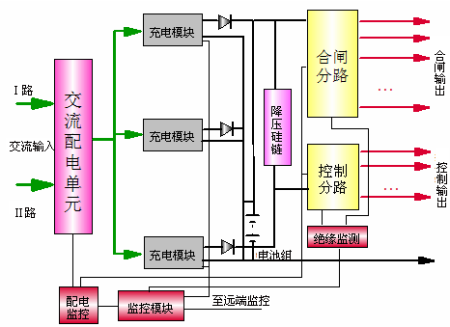

直流屏電力操作電源系統由交流配電部分、整流部分、直流饋電部分、監控部分組成。其中交流配電部分主要由交流配電單元組成。整流部分由充電模塊和隔離二極管組成。直流饋電部分由降壓硅鏈、絕緣檢測、合閘分路和控制分路組成,監控部分由監控模塊和配電監控組成。原理圖如圖1所示。

系統交流輸入正常時,兩路交流輸入經交流切換控制電路選擇其中一路輸入,并通過交流配電單元給各個充電模塊供電。充電模塊將三相交流電轉換為220V110V的直流,經隔離二極管隔離后并聯輸出,一方面給電池充電,另一方面通過合閘分路和控制分路給負載提供正常的直流電源。

交流輸入停電或異常時,充電模塊停止工作,由電池通過合閘分路和控制分路給負載供電。交流輸入恢復正常以后,充電模塊對電池充電。

向左轉|向右轉


圖一

監控部分采用集散方式對系統進行監測和控制。充電柜、饋電柜的運行參數和充電模塊運行參數分別由配電監控電路和充電模塊內部的監控電路采集處理,然后通過串行通訊口把處理后的信息上報給監控模塊,由監控模塊統一處理后,顯示在液晶屏上。
